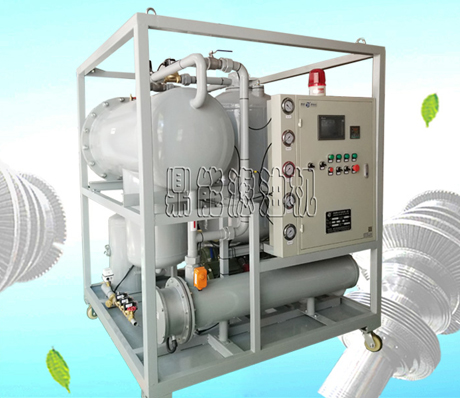

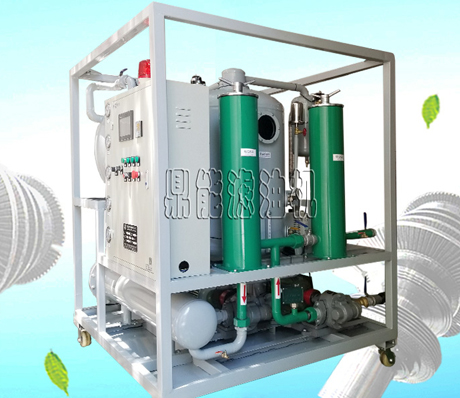

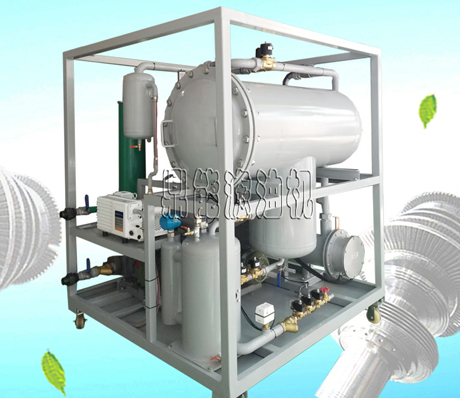

產品名稱：JT系列透平油聚結脫水濾油機

產品概述：?

本產品主要用于發電廠 和 其它工業蒸汽輪機、水力輪機、發電機等機械設備對已經串汽、漏水、老化、含酸、多泡、乳化的油品做凈化處理。本機是用專用親水材料制成聚結濾芯和憎水材料制成脫水濾芯，并按一定比例配置后優化設計而成。根據混入油中水分的不同物理作用，油液中的游離水以及乳化水在通過聚結濾芯后被聚結成直徑較大的水滴，然后再經脫水濾芯將大量水滴分離出來，并在重力作用下沉降在儲水罐內被自動排放。該系統集自動破乳、高效脫水、精密過濾等功能于一體，能有效濾除油中的水分和雜質，適用于透平油、潤滑油系統的在線自動運行，對漏水機組的在線運行效果特別明顯。

產品特點：?

● 整機特殊化設計，外型美觀、功率小、運行成本低。

● 集精密過濾及高效脫水兩種功能于一體。

● 大流量連續處理，凈化能力強，脫水效率高。

● 純物理凈化，不改變油液理化性質，延長油品使用壽命。

● 可自動排水，真正做到無人值守。

● 雜質采用多層次過濾，粗濾芯、保護濾芯、精濾芯均選用歐美進口材料，顆粒度控制效果顯著。（能達到NAS5-8級）

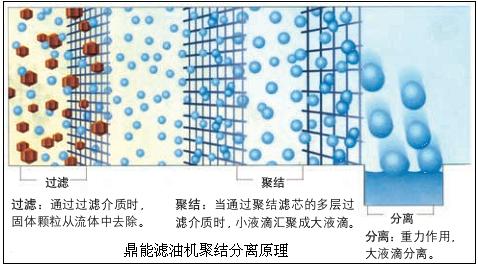

產品原理：

過濾：油液在系統中首先通過精度為150um的磁性吸濾器，以保護油泵不被大的顆粒污染物傷害，然后油液進入鼎能高效預過濾器（可選12、7、5UM），再通過聚結、分離脫水后，進入保護精過濾器(5UM)進行處理，以保證進入用戶油箱的油液清潔度達到設計指標。

聚結：油品通過設備時，首先進入聚結系統，由于聚結濾芯材料特殊的分子結構的作用，油液中的乳化水及游離水在通過系統后被聚結成較大的水滴，在重力的作用下下沉到儲水罐內。

分離：通過聚結系統的油液再進入分離系統，在此前由于重力作用較大的水滴已經沉入儲水罐，但仍有小水珠在慣性作用下隨油液進入分離系統。分離濾芯由鼎能特殊開發的疏水材料制成，在油水混合體通過濾芯時，水珠被擋在外面相互聚集形成水滴下沉，而油液則進入濾芯從凈油口排出。

排水：分離出來的水分儲存在儲水罐中，可通過人工目視排放，也可設油水介面計測量自動排放。

注：在現場應用中，本系列濾油裝置如果配套LY系列板框壓力式濾油機使用，可使油品清潔度過濾效率明顯提高，并能保護聚結濾油機濾芯。

可選配置模式：

A? PLC（智能可編程邏輯控制系統）：觸摸屏式人機對話界面，并設動態顯示。（選配）

B? 進口部件（選配進口品牌真空泵組、電機油泵組、過濾元件、電氣部件、儀表）。（選配）

C? 流量計。（選配）

D? 根據工況環境，選擇合適防爆等級（Ex d II、 Ex d I 、BT4、 CT4 ）。（選配）

E? 在線微水儀。（選配）

F? 板框式精濾器 ，在實際應用中，可配套LY系列板框壓力式濾油機，可使油品清潔度過濾效率明顯提高。并能保護聚結濾油機濾芯。（選配）

可選外形結構：

底座結構：1、移動滾輪式；2、固定安裝式；

機架結構： A、敞開式；B、頂棚遮檐式；C、全封閉。

材質選擇：1、高碳鋼；2、不銹鋼。

顏色選擇： 牛奶白；天空藍；草地綠；工業灰；警示黃；不銹鋼本色；用戶自選。
